HBA-3YSD系列高精度三相霍爾電流傳感器
HBA-3YSD系列電流傳感器的初、次級之間是絕緣的，無位置誤差，能真正測量分辨1000：1，用于三相精密測量直流、交流和脈沖電流。
電氣參數
HBA20-3YSD HBA50-3YSD HBA100-3YSD HBA200-3YSD
額定輸入有效值電流 20 50 100 200 A
測量電流范圍 75(±18V,200Ω) 150(±18V,82Ω) 300(±18V,33Ω) 600(±18V,30Ω) A
匝 比 1:1000 1:1000 1:1000 1:2000
測量電阻 with±12V @±25Amax 390(max) @±50Amax 200(max) @±100Amax 91(max) @±200Amax 82(max Ω
@±75Amax 120(max) @±150Amax 50(max) @±300Amax 15(max) @±600Amax 10(max) Ω
with±15V @±25Amax 510(max) @±50Amax 270(max) @±100Amax120(max) @±200Amax100(max) Ω
@±75Amax 150(max) @±150Amax 68(max) @±300Amax 25(max) @±600Amax 20(max) Ω
額定輸出有效值電流 20±0.2% 50±0.2% 100±0.2% 100±0.2%
電源電壓 ±12～±18 V
靜態功耗電流 ≤60 mA
零失調電流 ±0.2 mA
電流失調溫漂 -40～+85℃ ≤±0.5 mA
響應時間 <1 μS
線性度 ≤0.1 %FS
絕緣電壓 50HZ，1min 3 KV
di/dt跟隨精度 >200 A/μS
帶寬(-3db) DC...100 KHZ
次級線圈電阻 30 25 20 25 Ω
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

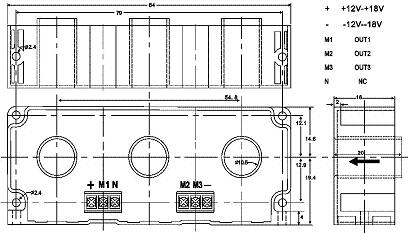

機械參數
使用說明
1、在Ip按箭頭方向流動時,Is是正向；
2、初級導體溫度不應超過100℃。
3、母排完全充滿初級穿孔時動態表現（di/dt和響應時間）為最佳。
