HBA－NP系列霍爾電流傳感器
HBA-NP系列霍爾電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。

電氣參數
                 HBA6-NP       HBA25-NP       HBA50-NP
額定輸入電流　    　6              25          50             　      A
測量電流范圍　     19.2            80          150        　          A
匝比               960            2000         2000
取樣電阻        100±0.5%       50±0.5%       25±0.5%               Ω
額定輸出電壓    2.5±0.625      2.5±0.625     2.5±0.625         　  V
電源電壓　　　　　　　　　　　　　　　　　　　 5±5%                  V
電壓失調溫漂　　-40℃～+85℃　　　　　　　 　  ≤±0.5　 　       mV/℃
響應時間　　　　　　　　　　　　　　　　　　   ＜500 　　  　　　　  nS
di/dt跟隨精度　　　　　　　　　　　　　　　　　＞50               A/μS
帶寬(-1dB)　　　　　　　　　　　　　　　　 　  DC...200             KHz
線性度　　　　　　　　　　　　　　　　　　   　≤0.1                %FS
總精度                                         ±0.7                  %
絕緣電壓　　  　50HZ，1min　　　 　　　　　    2.5                   KV
工作溫度　　　　　　　　　　　　　　　　　　 　-40～+85              ℃
儲存溫度　　　　　　　　　　　　　　　　　　 　-40～+125             ℃

機械參數

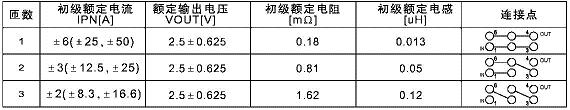

接線圖

  下載詳細資料HBA-NP.pdf
