HBA－F1系列霍爾電流傳感器
HBA-F1系列霍爾電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。
電氣參數
HBA50-F1 HBA100-F1 HBA200-F1 HBA300-F1
額定輸入電流 50 100 200 300 A
測量電流范圍 150（±18V, 91Ω） 300（±18V, 30Ω） 600（±18V, 30Ω） 900（±18V, 20Ω） A
匝比 1：1000 1：1000 1：2000 1：3000
輸出電流 50±0.5% 100±0.5% 100±0.5% 100±0.5% mA
次級線圈內阻 20 20 25 35 Ω
測量電阻 10～50 Ω
零電流失調 ＜0.2 mA
電源電壓 ±15±5% V
零點溫漂 -40～+85℃ ±0.5 mA
帶寬 DC～150 KHz
線性度 ±0.15 %
響應時間 ≤1 μS
絕緣電壓 50HZ，1min 3.0 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

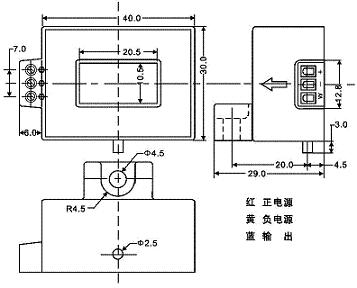

機械參數
使用說明
1、應用：通訊電源、不間斷電源UPS、斬波器、電化學、整流、電源監測、電焊機、變頻、開關電源、電池監測、電動機監測等領域。
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
下載詳細資料 HBA-F1.pdf |
