霍爾傳感器是利用霍爾原理制作出的傳感器件，即利用原邊電流Ip產生的磁通量聚集在磁路中，由霍爾器件檢測出霍爾電壓信號，放大器將此信號進行放大，放大后的電壓信號可以精確地反映出原邊電流的大小。

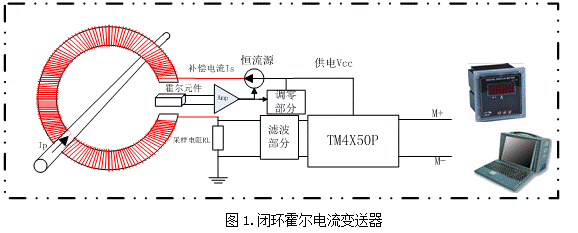

閉環式霍爾電流變送器是在直測式霍爾電流傳感器的基礎上發展起來的，主要由原邊電路、聚磁環、霍爾器件、次級線圈和放大電路、采樣電路、調零電路以及隔離變送模塊組成，如圖1。主回路電流IP 在聚磁環所產生的磁場，通過一個次級線圈的電流產生的磁場進行補償，使霍爾器件始終處于檢測零磁通的工作狀態。流經次級線圈的電流Is經過精密電阻RL進行采樣，為了減小恒流源的負載能力，此精密電阻RL的阻值較小。精密電阻將電流信號變換成mV的電壓信號，此信號經過濾波器的濾波作用后直接接入金升陽TM系列信號調理模塊進行信號隔離放大變換，變換換成工業需要的標準信號，如4－20mA、0－20mA、 l－5V、0－5V等標準直流信號，供給智能儀表顯示或者直接供給現場PLC或DCS系統使用。如果原邊電流Ip發生變化，則Ip產生的磁通發生變化，則在霍爾元件的兩表面產生電勢差，此電勢差經過運放的放大作用，直接控制Is補償電流的大小，此補償電流恰好與被測電流的方向相反，從而補償了原來的磁場，使得霍爾器件處于零磁通的狀態中。所以Is的電流可以真實地反映出原邊Ip的電流的變化，反應速度快。

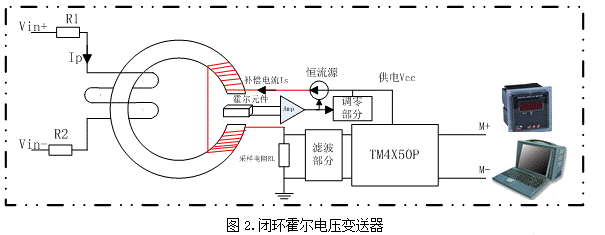

閉環式霍爾電壓變送器與閉環式霍爾電流變送器的原理相似，需要從母線上引入一電流，串聯一電阻是必要的，此電阻的功率、耐壓需滿足要求，甚至需要加散熱器，來減小此功率電阻的溫升以減小因溫度上升而帶來的溫漂問題，并且此電阻的精度必須保證，否則會引入測量誤差，一般需要10mA左右的原邊電流。
|
