HBA-YSB系列霍爾電流傳感器
HBA-YSB系列霍爾電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。
電氣參數
HBA300-YSB HBA500-YSB
額定輸入電流 300 500 A
測量電流范圍 600(±18V,51Ω) 1000(±18V,29Ω) A
測量電阻 with±15V @±300Amax 110(max) @±500Amax 100(max) Ω
@±600Amax 36(max) @±1000Amax 25(max) Ω
with±18V @±300Amax 130(max) @±500Amax 120(max) Ω
@±600Amax 51(max) @±1000Amax 39(max) Ω
匝比 1：3000 1：5000
額定輸出電流 100±0.5% mA
電源電壓 ±15～±18 V
零電流失調 ±0.2 mA
電流失調溫漂 -40℃～+85℃ ±0.5 mA
響應時間 ≤1 μS
線性度 ≤0.1 %FS
絕緣電壓 50HZ，1min 6 KV
di/dt跟隨精度 ＞100 A/μS
帶寬(-3dB) DC...100 KHz
次級線圈內阻 31 45 Ω
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

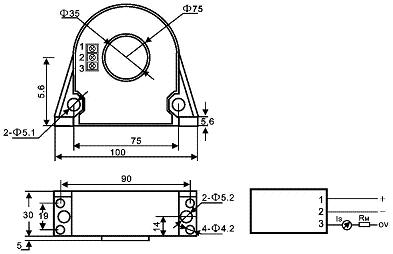

機械參數
使用說明
1、應用：通訊電源、不間斷電源UPS、斬波器、電化學、整流、電源監測、電焊機、變頻、開關電源、電池監測、電動機監測等領域。
2、在IP箭頭方向流動時，IS是正向，初級導體溫度不應超過100℃。
3、母排完全充滿初級穿孔時動態表現(di/dt和響應時間)為最佳。
4、為了達到最佳的磁耦合，初級線匝應繞在傳感器頂部。
下載詳細資料 HBA-YSB.pdf
|
