HBA-SPV系列霍爾電流傳感器
HBA-SPV系列閉環霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力，可用于測量直流、交流和脈沖電流。
電氣參數
HBA05-SPV HBA10-SPV HBA15-SPV
HBA20-SPV HBA30-SPV HBA50-SPV
額定輸入有效電流值 5 10 15 20 30 50 A
測量電流范圍 10 20 30 40 60 100 A
輸入腳尺寸 φ0.8 φ1.0 φ1.0 φ1.4 φ1.6 2×□1.6×1.5 mm
匝比 3:1500 2:2000 1:1500 1:2000 1:3000 1:3125
內接測量電阻 400 400 400 400 400 250 Ω
額定輸出電壓 ±4±0.5% V
電源電壓 ±15±5% V
零電流失調 ±20 mV
失調電壓漂移 ≤±0.5 mV/℃
響應時間 ＜1 μS
線性度 ≤0.1 %FS
絕緣電壓 50HZ，1min 5.0 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

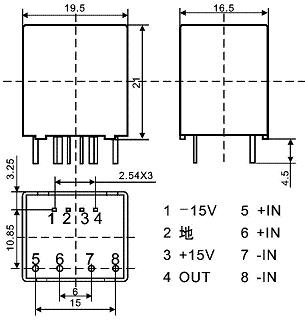

機械參數
使用說明
1、當待測電流從傳感器流過，即可在輸出端測得電壓大小。（注意：錯誤的接線可能導致傳感器損壞）
2、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
下載詳細資料 HBA-SPV.pdf
|
