HA-P系列霍爾電流傳感器
HA-P系列霍爾電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。
電氣參數
HA50-P HA100-P
額定輸入電流值 50 100 A
測量電流范圍 150（±18V、100Ω） 300（±18V、68Ω） A
匝比 1：1000 1：2000
次級線圈阻抗 30 45 Ω
電源電壓 ±12～±18±5% V
額定輸出有效值電流 50±0.5% mA
零電流失調 ±0.2 mA
電流失調溫漂 -10℃～+70℃ ±0.5 mA
響應時間 ≤1 μS
線性度 ≤0.1 %FS
絕緣電壓 50Hz,1min 3.0 KV
di/dt跟隨精度 ＞100 A/μS
帶寬(-3dB) DC...200 KHz
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

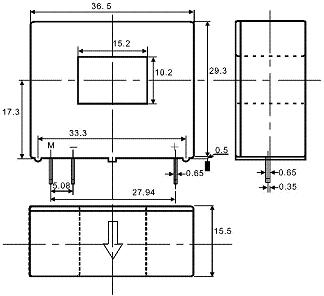

機械參數
使用說明
1、應用：通訊電源、不間斷電源UPS、斬波器、電化學、整流、電源監測、電焊機、變頻、開關電源、電池監測、電動機監測等領域。
2、為了更好地發揮傳感器的優越性能，建議在焊接時使用低溫焊錫，并盡量縮短焊接時間。初級導體溫度不應超過100℃。
3、母排完全充滿初級穿孔時動態表現(di/dt和響應時間)為最佳。
4、為了達到最佳的磁耦合，初級線匝應繞在傳感器頂部。
下載詳細資料  HA50 100-P.pdfHA130 200-P.pdf |
