HCA-YS1系列直流漏電流傳感器的初、次級之間是絕緣的，可用于直流漏電監測系統，電流差值測量。
電氣參數
HCA10-YS1 HCA20-YS1 HCA30-YS1
HCA40-YS1 HCA50-YS1
額定輸入電流 10 20 30 40 50 mA
測量電流范圍 20 40 60 80 100 mA
額定輸出電壓 ±5±0.5% V
電源電壓 ±15±5% V
失調電壓 30 mV
失調電壓漂移 ≤±1 mV/℃
線性度 ≤0.5 %FS
響應時間 ≤20 mS
絕緣電壓 50HZ，1min 2.5 KV
工作溫度 -10～+70 ℃
儲存溫度 -25～+85 ℃

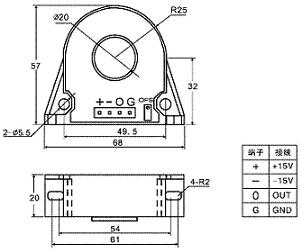

機械參數
使用說明
1、當待測電流從傳感器穿過，即可在輸出端測得一一對應的電壓大小。
（注意：錯誤的接線可能導致傳感器損壞）
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4、可按用戶要求提供PCB電路板式安裝方式。
下載詳細資料 HCA-YS1.pdf |
