HZ-P1/Q1系列單相功率隔離傳感器
HZ-P1/Q1系列單相功率隔離傳感器的初、次級之間是絕緣的，可用于測量單相有功、無功功率，單相有功無功功率組合。
電氣參數
HZ*/*-P1 HZ*/*-Q1
原邊額定有效值電壓 100 220 300 500 V
原邊額定有效值電流 1 5 10 A
原邊測量范圍 120 %IVPN
額定輸出 4～20 mA
電源電壓 12...24±5% V
溫漂 300 PPM/℃
精度 ≤0.5 %FS
響應時間 ≤350 mS
絕緣電壓 50HZ，1min 2.0 KV
工作溫度 -10～+60 ℃
儲存溫度 -20～+80 ℃

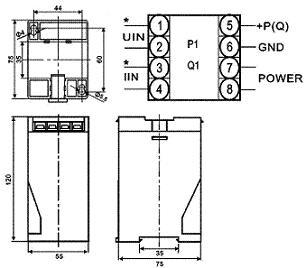

機械參數
使用說明
1、產品命名：HZ*/*-P1(Q1)-P*O*D
HZ代表品牌*/*代表輸入電流/輸入電壓
P1單相有功功率，Q1單相無功功率，P1Q1單相有功無功功率組合變送器
P代表電源：P1：+12～15V；P2：+24V；P3：AC220V；P4：自定義
O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
D代表導軌安裝方式
2、傳感器的輸出幅度可根據用戶需要進行適當調節。精度可選0.2級。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4、可根據用戶要求提供PCB電路板式安裝方式。
