HZ-3AC-D系列三相交流電流隔離傳感器
HZ-3AC系列三相交流電流隔離傳感器的初、次級之間是絕緣的，將被測交流電流轉換成按性線性比例輸出的直流電流或電壓。
電氣參數
HZ1-3AC HZ5-3AC HZ10-3AC
原邊額定有效值 1 5 10 A
原邊電流測量范圍 120 %IPN
額定輸出電壓 5±0.5% V
電源電壓 AC220±15% V
整機功耗 ≤5 VA
溫漂 300 PPM/℃
線性度 ≤0.1 %FS
響應時間 ≤350 mS
絕緣電壓 50HZ，1min 2.0 KV
工作溫度 -10～+50 ℃
儲存溫度 -40～+70 ℃

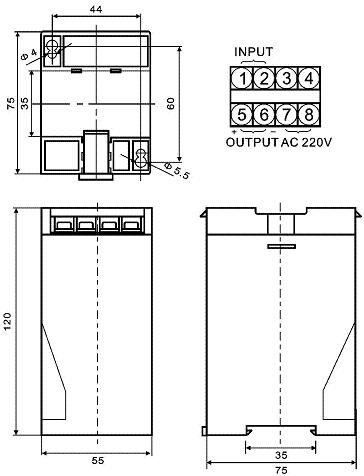

機械參數
使用說明
1、產品命名：HZ**-3AC-P*O*D3
HZ代表品牌**代表輸入電流 3AC代表三相交流電流
P代表電源：P1：+12～15V；P2：+24V；P3：AC220V；P4：自定義
O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
D3代表導軌安裝方式
2、安裝方式:DIN(35mm)導軌安裝及M4鏍釘固定。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4、電壓輸出型負載≥2KΩ，電流輸出型≤600Ω。
