HZ-ACY系列交流電流越限報警器
HZ-ACY系列交流電流越限報警器的初、次級之間是絕緣的，可用于測量交流電流。
電氣參數
HZ1-ACY HZ10-ACY HZ30-ACY
原邊額定有效值 1 10 30 A
輸出 繼電器觸點
電源電壓 12...24±5% V
靜態功耗 100 mW
溫漂 200 PPM/℃
動作誤差 2%
負載能力 直流 28V、 1A
交流 240V、1A
回差 -20%
頻帶寬度(-3dB) 25～5K Hz
響應時間 ≤350 mS
絕緣電壓 50HZ，1min 2.0 KV
工作溫度 -10～+50 ℃
儲存溫度 -20～+70 ℃

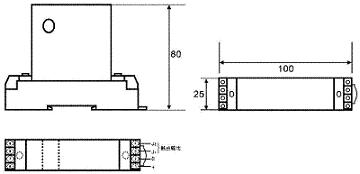

機械參數
使用說明
1、產品命名：HZ**-ACY-P*O*D*
HZ代表品牌**代表輸入電流
A代表交流，C代表電流，Y代表越限報警器
P代表電源：P1：+12～15V；P2：+24V；P4：自定義
O代表輸出：O4代表常閉接點輸出，O5代表常開接點輸出
D代表導軌安裝方式：D1不穿孔；D2穿孔(孔徑分別為φ8，φ12，φ16)
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
