HKA-K3FDA系列霍爾可拆卸電流變送器
HKA-K3FDA系列霍爾可拆卸電流變送器是應用霍爾效應原理開發的新一代電流變送器，能在電隔離條件下測量交流、脈沖和各種不規則波形的電流。
電氣參數
HKA200-K3FDA HKA500-K3FDA HKA800-K3FDA
HKA1000-K3FDA HKA2000-K3FDA
額定輸入電流(AC) 200 500 800 1000 2000 A
測量電流范圍(AC) 400 1000 1600 2000 3000 A
額定輸出電流(DC) 4～20 mA
電源電壓 +24 V
失調電流 4 mA
失調電流漂移 ≤±0.005 mA/℃
線性度 ≤1 %FS
響應時間 ≤20 mS
帶寬 20～20000 HZ
絕緣電壓 50HZ，1min 6 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

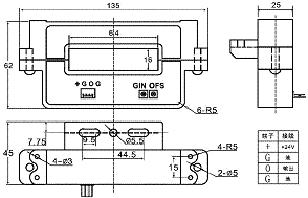

機械參數
使用說明
1、當待測電流從變送器穿過，即可在輸出端測得電流大小。（注意：錯誤的接線可能導致變送器損壞）
2、變送器的輸出加幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的變送器。
