HZ-AC-P3O3D4 系列交流電流隔離變送器
HZ-AC-P3O3D4系列交流電流隔離變送器的初、次級之間是絕緣的，可用于測量交流電流。
電氣參數
HZ5-AC HZ10-AC HZ20-AC
原邊額定有效值 5 10 20 A
原邊電流測量范圍 120 %IPN
額定輸出 4-20 mA
電源電壓 AC 220±5% V
負載能力 500 Ω
靜態功耗 1000 mW
溫漂 200 PPM/℃
線性度 ≤0.1 %FS
頻帶寬度(-3dB) 20～3K Hz
響應時間 ≤350 mS
絕緣電壓 50HZ，1min 1.5 KV
工作溫度 -10～+60 ℃
儲存溫度 -20～+80 ℃

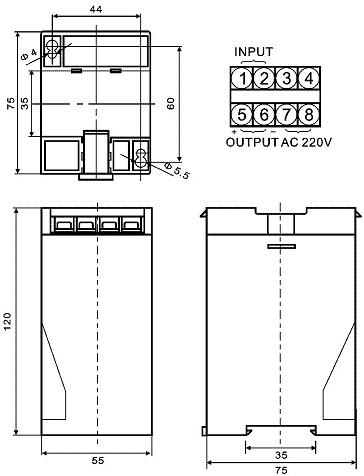

機械參數
使用說明
1、產品命名：HZ**-AC-P*O*D4
HZ代表品牌**代表輸入電流
A代表交流，C代表電流
P代表電源：P1：+12～15V；P2：+24V；P3：AC220V；P4：自定義
O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
D4代表導軌安裝方式外殼
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4、電壓輸出型負載≥2KΩ，電流輸出型≤500Ω。
下載詳細資料 HZ-AC-P3O3D4.pdf |
