HZ-DC系列直流電流隔離變送器
HZ-DC系列直流電流隔離變送器的初、次級之間是絕緣的，可用于測量直流電流。
電氣參數
HZ5-DC HZ10-DC HZ30-DC
HZ50-DC HZ100-DC
原邊額定有效值 5 10 30 50 100 A
原邊電流測量范圍 120 %IPN
額定輸出電壓 5±0.5% V
電源電壓 12...24±5% V
靜態功耗 300 mW
溫漂 300 PPM/℃
線性度 ≤0.1 %FS
響應時間 ≤350 mS
絕緣電壓 50HZ，1min 2.0 KV
工作溫度 -10～+60 ℃
儲存溫度 -20～+80 ℃

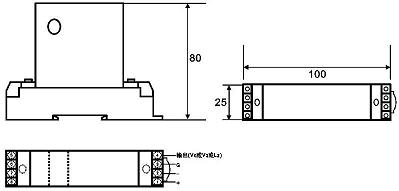

機械參數
使用說明
1、產品命名：HZ**-DC-P*O*D*
HZ代表品牌**代表輸入電流
D代表直流，C代表電流
P代表電源：P1：+12～15V；P2：+24V；P4：自定義
O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
D代表導軌安裝方式：D1不穿孔；D2穿孔(孔徑分別為φ8，φ12，φ16)
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4、電壓輸出型負載≥2KΩ，電流輸出型≤500Ω。
