HV100霍爾電壓傳感器
HV100霍爾電壓傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電壓。
電氣參數
額定輸入有效值電流 10 mA
測量電流范圍 20 mA
測量電阻 ±15V @±10mAmax 0(min) 150(max) Ω
@±20mAmax 0(min) 50(max) Ω
額定輸出有效值電流 50±0.6% mA
電源電壓 ±15±5% V
匝比 10000 ：2000
零電流失調 ±0.2 mA
電流失調溫漂 -10℃～70℃ ±0.3 mA
響應時間 40 μS
線性度 ≤0.1 %FS
絕緣電壓 50HZ，1min 6 KV
初級線圈內阻 1900 Ω
次級線圈內阻 60 Ω
工作溫度 -10～+70 ℃
儲存溫度 -25～+85 ℃

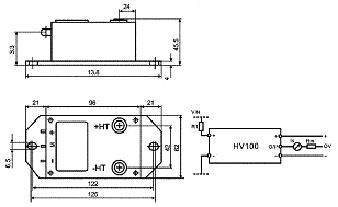

機械參數
使用說明
電阻R1使傳感器輸入電流為額定初級電流時傳感器有最佳精度，因此傳感器應盡量測量與10mA的初級電流相對應的電壓。
例如：測電壓VIN=1000V
精度=±0.6%ofVIN(@TatA=+25℃) a)R1=100kΩ/40w,IP=10mA
精度=±2.5%ofVIN(@Ta=+25℃) b)R1=400kΩ/5w,IP=2.5mA
工作范圍(推薦的)考慮到初級線圈的電阻(與R1相比，為保持溫度差異近可能低)和隔離，此傳感器適用于測量電壓100V至2500V。
