變頻器的過電壓或欠電壓集中表現在直流母線的電壓值上。正常情況下，變頻器直流電壓為三相全波整流后的平均值。若以380V線電壓計算，則平均直流電壓 。在過電壓發生時，直流母線的儲能電容將被充電，主電路內的逆變器件、整流器件以及濾波電容等都可能受到損害，當電壓上升至約800V左右時，變頻器過電壓保護功能動作;另外變頻器發生欠壓時(350V左右)也不能正常工作。對變頻器而言，有一個正常的工作電壓范圍，當電壓超過或低于這個范圍時均可能損壞變頻器，因此，必須在線檢測母線電壓，常用的電壓檢測方案有三種。
1)變壓器方案

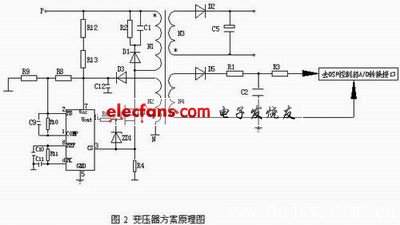

圖2中，P為直流母線電壓正(+)，N為直流母線電壓負(-)。
變頻器控制回路的電源電壓一般采用開關電源的方式來獲得，利用開關變壓器的特點，在副邊增加一組繞組N4(匝數根據實際電路參數決定)作為母線電壓的采樣輸出，開關變壓器的原邊電壓為母線電壓，而副邊輸出電壓隨著原邊輸入電壓的變化而線性地發生變化，這樣既能起到強弱電隔離作用又能起到降壓作用，把此采樣信號經過處理可以送到DSP內進行A/D采樣實現各種保護工作。

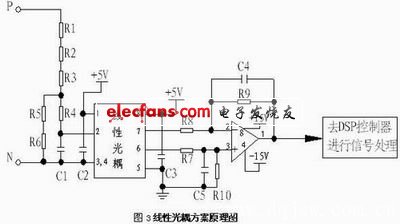

2)線性光耦方案
P為直流母線電壓正(+)，N為直流母線電壓負(-)。
在這種方式中，光耦的初級接受一組待測的摸擬電壓信號，次級輸出一對差動的電壓信號。輸入與輸出之間在一定范圍內是一種線性的當量關系。在設計應用中必須分別給光耦的輸入、輸出端提供隔離的+5V電源，且運放電路必須提供±15V電源，直流母線電壓經過電阻分壓后接入光耦的輸入端，輸出信號線性地跟隨輸入信號地變化，光耦的輸出信號經放大電路放大后提供給DSP進行內部處理。
由于此光耦的線性范圍較小，因此輸入端電阻的配置必須使輸入信號在光耦的線性范圍內。

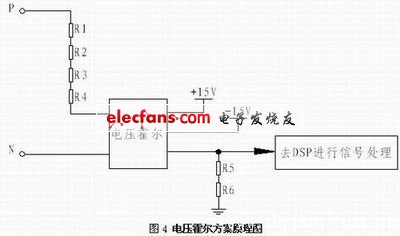

3)電壓霍爾方案
采用電壓霍爾對母線電壓進行測量，按霍爾使用要求必須提供±15V電源，且電源電壓的誤差不超過±5%，由于霍爾輸入端電流不超過10mA,可根據母線電壓的范圍及長時間工作發熱的要求配置輸入端電阻，此電壓霍爾的輸入、輸出已隔離，因此霍爾的輸出電流信號經電阻R5、R6采樣轉換成電壓信號后再進行處理(如濾波、放大等)可直接引入DSP，進行實時采樣計算。根據母線電壓檢測范圍的不同可選取不同耐壓等級的電壓霍爾傳感器。

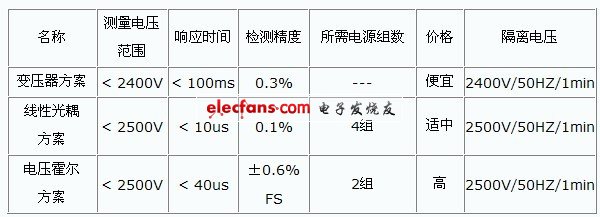

表1為三種不同測量方案的對照表：
|
