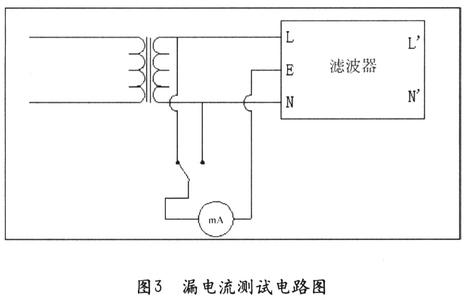

電源漏電流測試指的是一系列用于監控產品在工作時產生的漏電流的測試。產品的輸入電壓一般調整為其最高額定電源電壓，或者調整到一個等于最高額定電源電壓的 110% 的值。電源漏電流測試可以包括下列任意或所有測試：大地漏電流測試、外殼漏電流測試和應用部件測試。
漏電流傳感器應用磁調制原理研制而成的一種電流傳感器，作為漏電流測量、監控，小電流測量監控裝置。漏電流傳感器環繞安裝在直流回路的正負出線上，當裝置運行時，實時檢測各支路傳感器輸出的信號，當支路絕緣情況正常時，流過傳感器的電流大小相等，方向相反，其輸出信號為零；當支路有接地時，漏電流傳感器有差流流過，傳感器的輸出不為零。因此通過檢測各支路傳感器的輸出信號，就可以判斷直流系統接地支路。該原理選線精度高，不受線路分布電容的影響。HCA-YS2系列直流漏電流傳感器的初、次級之間是絕緣的，可用于直流漏電監測系統，電流差值測量，其技術參數如下：
額定輸入電流 10 20 30 40 50 mA
測量電流范圍 20 40 60 80 100 mA
額定輸出電壓 ±5±0.5% V
電源電壓 ±15±5% V
失調電壓 30 mV
失調電壓漂移 ≤±1 mV/℃
線性度 ≤0.5 %FS
響應時間 ≤20 mS
絕緣電壓 50HZ，1min 2.5 KV
工作溫度 -10～+70 ℃
儲存溫度 -25～+85 ℃
HCA-YS2系列直流漏電流傳感廣泛應用于直流及交流供電系統的母線及各支路絕緣情況實時監測。
|
