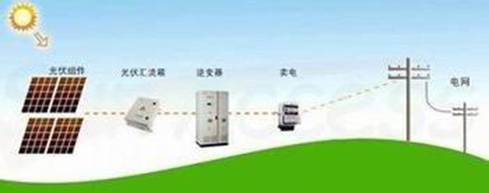

隨著社會生產的發展,人類文明的進步，對環保能源的需求量在不斷增長，太陽能首先成為人們關注的對象, 太陽能發電已經成為重要能源之一，而光伏并網發電系統的核心技術是并網逆變器。
太陽能逆變器內的電流進行測量很重要, 大電流傳感器可用于峰值電流檢測，用于真實值與設定點的對比。逆變器還在控制輸出頻率的系統中也使用電流傳感器。
HBA1000-S閉環大電流傳感器成功的應用在太陽能逆變器中。
電氣參數
HBA1000-S
額定輸入電流 1000 A
測量電流范圍 2000 A
測量電阻 with±15V @±1000Amax 0(min) 30(max) Ω
@±1200Amax 0(min) 20(max) Ω
with±24V @±1000Amax 0(min) 75(max) Ω
@±2000Amax 0(min) 15(max) Ω
匝比 1：5000
額定輸出電流 200±0.5% mA
電源電壓 ±15～±24 V
零電流失調 ±0.2 mA
電流失調溫漂 -40℃～85℃ ±0.5 mA
響應時間 ＜ 1 μS
線性度 ≤0.1 %FS
絕緣電壓 50HZ，1min 6 KV
di/dt跟隨精度 ＞100 A/μS
帶寬(-3dB) DC...100 KHz
次級線圈內阻 42 Ω
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

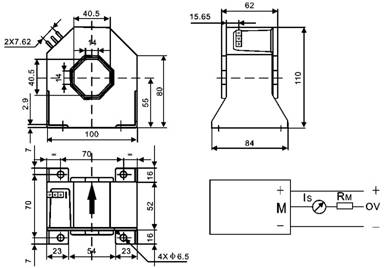

機械參數
HBA1000-S其特點精度高，漂移低，溫度可在-40℃～85℃。具有超強的抗干擾能力。 |
