根據霍爾效應，人們稱用半導體材料制成的元件叫霍爾元件。它具有對磁場敏感、結構簡單、體積小、頻率響應寬、輸出電壓變化大和使用壽命長等優點，因此，在測量、自動化、計算機和信息技術等領域得到廣泛的應用。
隨著半導體工藝技術的發展，將霍爾元件、放大器、溫度補償電路及穩壓電源做在一個芯片上，成為霍爾集成傳感器(目前習慣上稱為霍爾傳感器)。為了應用上的需要，霍爾集成傳感器又分成線性型霍爾傳感器及開關型霍爾傳感器。根據使用要求不同又開發出不同性能的系列產品。根據霍爾效應的原理主要有兩方面傳感器,開關型霍爾傳感器和線性型霍爾傳感器.
開關型霍爾傳感器是一種集成傳感器，它內部含有霍爾元件、放大器、穩壓電源、帶一定滯后特性的比較器及集電極開路輸出部分等
開關型霍爾傳感器尺寸小、工作電壓范圍寬，工作可靠，價格便宜，因此獲得極為廣泛的應用。它只要配合一塊小永久磁鐵就很容易做成車門是否關好的指示器(如公共汽車的三個門必須關閉，司機才可開車；電梯門關好，電梯才能升降)和防盜報警器(當門或窗被非法撬開時，開關型霍爾元件可輸出報警信號
線性型霍爾傳感器,典型應用就是霍爾電流電壓傳感器.

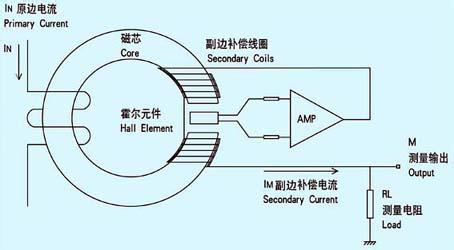

通電螺線管內部存在磁場，其大小與導線中的電流成正比，故可以利用霍爾傳感器測量出磁場，從而確定導線中電流的大小。利用這一原理可以設計制成霍爾電流傳感器。其優點是不與被測電路發生電接觸，不影響被測電路，不消耗被測電源的功率，特別適合于大電流由于通電螺線管內部存在磁場，其大小與導線中的電流成正比，故可以利用霍爾傳感器測量
出磁場，從而確定導線中電流的大小。利用這一原理可以設計制成霍爾電流傳感器。
HBA-YSA系列講解
電氣參數
HBA100-YSA HBA200-YSA HBA300-YSA
額定輸入有效電流值 100 200 300 A
測量電流范圍 300(±18V,20Ω) 600(±18V,30Ω) 900(±18V,20Ω) A
匝比 1：2000 1：2000 1：3000
測量電阻 with±12V @±100Amax 80(max) @±200Amax 80(max) @±300Amax 76(max) Ω
@±200Amax 25(max) @±500Amax 20(max) @±600Amax 22(max) Ω
with±15V @±100Amax110(max) @±200Amax 120(max) @±300Amax 100(max) Ω
@±200Amax 40(max) @±500Amax 30(max) @±600Amax 36(max) Ω
額定輸出有效值電流 50±0.5% 100±0.5% 100±0.5% mA
電源電壓 ±12～±18 V
零電流失調 ±0.2 mA
電流失調溫漂 -40℃～+85℃ ±0.5 mA
響應時間 ≤1 μS
線性度 �。�0.1 %FS
絕緣電壓 50HZ，1min 6 KV
di/dt跟隨精度 ＞200 A/μS
帶寬(-3dB) DC...100 KHz
次級線圈內阻 25 21 32 Ω
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃
此款產品廣泛的應用到通訊電源、不間斷電源UPS、斬波器、電化學、整流、電源監測、電焊機、變頻、開關電源、電池監測、電動機監測等領域。 |
