電壓傳感器分直流電壓傳感器和交流電壓傳感器，交流電壓傳感器是一種能將被測交流電流（交流電壓）轉換成按線性比例輸出直流電壓或直流電流的儀器，其廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。
交流電壓傳感器具有單路、三路組合結構形式。直流電壓傳感器是一種能將被測直流電壓轉換成按線性比例輸出直流電壓或直流電流的儀器，也廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等各個需要電量隔離測控的行業。
電壓傳感器一般的測量范圍從0-6000V，交流，直流，高頻，都可以測量，輸出都是原始波形信號，響應時間比較快，一般是幾個微秒，輸出信號可以給PLC或者IGBT做保護，屬于保護類.
下面介紹一款電壓傳感器在電磁門鎖配套中使用，低壓有電的時候，帶電顯示器可以給一個繼電器信號給電磁門鎖，做到高壓端有電，高壓柜門不能打開的功能，這個點是帶電顯示器給的，所以帶電顯示器必須要有電源，檢測電壓，一般是380V，660V，1140V，輸出信號給采集模塊，然后給顯示儀表在操作臺上進行顯示，
HV100霍爾電壓傳感器
HV100霍爾電壓傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電壓。
電氣參數
額定輸入有效值電流 10 mA
測量電流范圍 20 mA
測量電阻 ±15V @±10mAmax 0(min) 150(max) Ω
@±20mAmax 0(min) 50(max) Ω
額定輸出有效值電流 50±0.6% mA
電源電壓 ±15±5% V
匝比 10000 ：2000
零電流失調 ±0.2 mA
電流失調溫漂 -10℃～70℃ ±0.3 mA
響應時間 40 μS
線性度 ≤0.1 %FS
絕緣電壓 50HZ，1min 6 KV
初級線圈內阻 1900 Ω
次級線圈內阻 60 Ω
工作溫度 -10～+70 ℃
儲存溫度 -25～+85 ℃

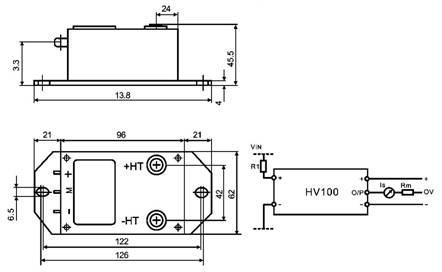

機械參數
 使用說明
電阻R1使傳感器輸入電流為額定初級電流時傳感器有最佳精度，因此傳感器應盡量測量與10mA的初級電流相對應的電壓。
例如：測電壓VIN=1000V
精度=±0.6%ofVIN(@TatA=+25℃) a)R1=100kΩ/40w,IP=10mA
精度=±2.5%ofVIN(@Ta=+25℃) b)R1=400kΩ/5w,IP=2.5mA
工作范圍(推薦的)考慮到初級線圈的電阻(與R1相比，為保持溫度差異近可能低)和隔離，此傳感器適用于測量電壓100V至2500V。
|
