電流互感器,是將一次側的大電流,按比例變為適合通過儀表或繼電器使用的,額定電流為5A或1A的變換設備。它的工作原理和變壓器相似。
1、一次繞組與高壓回路串聯,只取決于所在高壓回路電流,而與二次負荷大小無關。
2、二次回路不允許開路,否則會產生危險的高電壓,危及人身及設備安全。
3、二次回路必須有一點直接接地,防止一、二次繞組絕緣擊穿后產生對地高電壓,但僅一點接地。
霍爾電流傳感器開環模式與閉環模式。
開環模式又稱為直接測量式霍爾電流傳感器,輸入為電流,輸出為電壓。這種方式的優點是結構簡單,測量結果的精度和線性度都較高。可測直流、交流和各種波形的電流。但它的測量范圍、帶寬等受到一定的限制。在這種應用中,霍爾器件是磁場檢測器,它檢測的是磁芯氣隙中的磁感應強度。電流增大后,磁芯可能達到飽和;隨著頻率升高,磁芯中的渦流損耗、磁滯損耗等也會隨之升高。這些都會對測量精度產生影響。當然,也可采取一些改進措施來降低這些影響,例如選擇飽和磁感應強度高的磁芯材料;制成多層磁芯;采用多個霍爾元件來進行檢測等等。
開環模式的結構原理見下圖

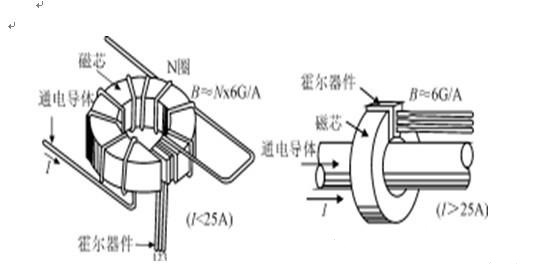

根據檢測量程的需求,一般分為以下兩種繞線模式,左圖為小量程的結構圖,右圖為大量程的結構圖。

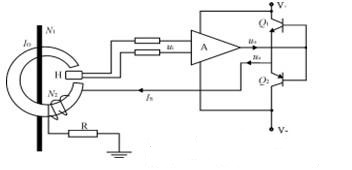

閉環模式又稱為零磁通模式或磁平衡模式,其輸入與輸出端均為電流信號。原理見下圖

將霍爾器件的輸出電壓進行放大,再經電流放大后,讓這個電流通過補償線圈,并令補償線圈產生的磁場和被測電流產生的磁場方向相反,最終達到磁平衡。
這個平衡過程是自動建立的,是一個動態平衡。建立平衡所需的時間極短。平衡時,霍爾器件處于零磁通狀態。磁芯中的磁感應強度極低(理想狀態應為0),不會使磁芯飽和,也不會產生大的磁滯損耗和渦流損耗。恰當地選擇磁芯材料和線路元件,可做出性能優良的零磁通電流傳感器。

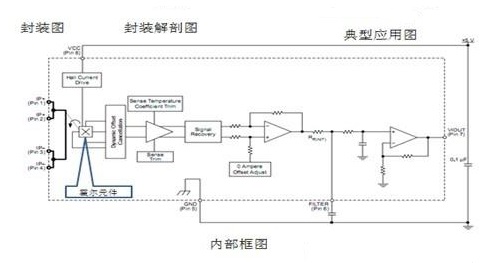

下面是我公司閉環系列一款產品:

電氣參數
HBA25-TP HBA50-TP
額定輸入有效電流值 25 50 A
測量電流范圍 ±50 ±100 A
匝比 1-2-2-4:1000 1-2-3-4:2500
額定輸出有效值電流 ±25±0.5% ±50±0.5% mA
次級線圈內阻 40 30 Ω
電源電壓 ±15±5% V
零電流失調 ±0.2 mA
電流失調溫漂 ≤±0.01 mA/℃
響應時間 <1 μS
線性度 ≤0.1 %FS
di/dt跟隨精度 >50 A/μS
帶寬(-3dB) DC...200 KHz
絕緣電壓 50HZ,1min 5 KV
工作溫度 -40~+85 ℃
儲存溫度 -40~+125 ℃

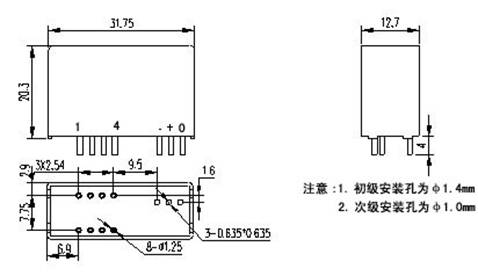

機械參數
接線圖
初級 |
初級接法IPN(A) |
峰值電流IP(A) |
輸出電流Is(mA) |
初級引腳連線 |
1 |
25,50 |
55,100 |
25,50 |
|
2 |
12,25 |
27,50 |
24,50 |
|
3 |
8,16 |
18,33 |
24,48 |
|
4 |
6,12 |
13,25 |
24,48 |
|
|
