在變壓器理論中，一、二次電壓比等于匝數比，電流比為匝數比的倒數。而電流互感器和電壓互感器就是特殊的變壓器。
基本構造上，電流互感器的一次側匝數少，二次側匝數多，如果二次開路，則二次側電壓很高，會擊穿繞阻和回路的絕緣，傷及設備和人身。
電壓互感器相反，一次側匝數多，二次側匝數少，如果二次短路，則二次側電流很大，使回路發熱，燒毀繞阻及負載回路電氣。

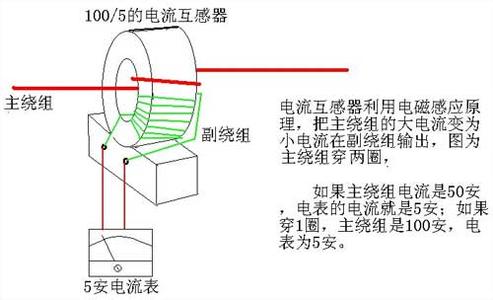

電流互感器，是將一次側的大電流，按比例變為適合通過儀表或繼電器使用的，額定電流為5A或1A的變換設備。它的工作原理和變壓器相似。
應用時的區別
1、一次繞組與高壓回路串聯，只取決于所在高壓回路電流，而與二次負荷大小無關。
2、二次回路不允許開路，否則會產生危險的高電壓，危及人身及設備安全。
3、電流互感器二次回路必須有一點直接接地，防止一、二次繞組絕緣擊穿后產生對地高電壓，但僅一點接地。
4、變換的準確性。

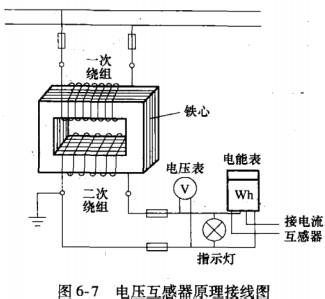

電壓互感器，是將一次側的高電壓按比例變為適合儀表或繼電器使用的額定電壓為100V的變換設備。電磁式電壓互感器的工作原理和變壓器相同。
下面是我公司一款電壓傳感器的介紹：
|
產品特點 |
|
u 一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級；
u 所用鐵芯經過高真空熱處理，性能優良，精度穩定；
u 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀；
u 結 構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式；
u 安裝方便，可采用彎片固定，壓盤固定；
u 性能符合GB1208—1997《電流互感器》技術標準。 |
|
產品規格（尺寸單位：mm）
|
|
HZBH0.66～30Ⅰ
|
額定輸入 |
5-200A |
15A-300A |
|
額定輸出 |
1A |
5A |
|
上限電壓 |
660V |
660V |
|
準確度 |
5-25A…1.0%
30-200A…0.5% |
15-120…1% 150-300--0.5% | |
|
|
說明：
使用溫度：－40℃～65℃；
貯存溫度：－40℃～75℃；
相對濕度：10%～95%；
海拔高度：≤3000m；
隔離耐壓：AC 3.0KV/min； 隔離：一次對二次及地。
|
