電流傳感器與霍爾電流傳感器都是用于電路保護和報告,都可以應用在柜體的保護,但是他們具體有什么區別呢?

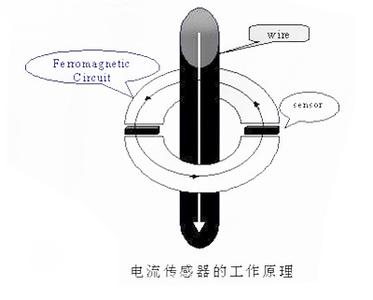

電流傳感器是隔離測量電流。一般做控制與監測使用，控制方面與IGBT與MCU配套，對原邊IGBT輸出電流檢測，次邊成比例跟隨信號輸出，MCU對跟隨信號進行采樣在控制IGBT輸出電流（如電焊機，變頻器，UPS，伺服驅動）。監控一般對傳感器精度要求不高，主要是對原邊電流大小進行監控，參與保護。

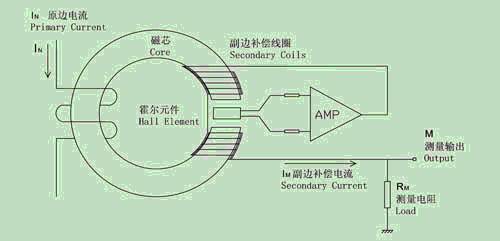

霍爾電流傳感器基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。由于磁場互相抵消,鐵芯中的實際磁通(由霍爾片感應)為零,不受鐵芯非線性的影響,精度較高。
|
